SE構法＋外断熱・二重通気工法で家を建てて暮らす

※ 一次エネルギー消費量(2014年度)を更新(2015年8月14日)

記事の冒頭の日付は実施した日時とし、アップした日付は記事末に【20xx年○月△日】と記します。両者が同日の場合は、冒頭の日付のみとなります。

追記の場合、罫線を引いて文章を書き、下に【20xx年○月△日】と記します。

※ 最新の記事はこの下にあります。

０．概要
(１)建　築 地　 東京都北区
(２)構　 　 造　 木造3階建
(３)用　 　 途　 専用住宅
(４)敷地面積　 *87.94㎡　 (26.60坪)
(５)建築面積　 *47.20㎡　 (14.27坪)
(６)延床面積　 132.33㎡　 (40.01坪)
(７)建ぺい率　 *53.67％　 (許容*80％)
(８)容　積 率　 150.47％　 (許容300％)

１．SE構法
　 集成材を金物で接合して構造体とする。耐震性に優れる。

２．外断熱・二重通気工法
　 基礎断熱を施し、構造体の外側に断熱材を張る。内壁と断熱材、断熱材と外壁の間に通気層を設け、夏期(真夏日は除く)は内側の通気層に外気を入れる。

３．一室空間住居
　 内壁で部屋を仕切らず、建具などで仕切ることで、春・初夏・秋の通風をよくした。いわゆる公私室(nLDK)型ではない。

４．南北に長い
　 南北に長い建物の、南側に大きな開口、北側に中くらいの開口、東側に小さな開口(ハイサイド窓)、西側に収納(2・3階)を設けた。南北の開口は夏期に南風を通すためだ。ハイサイド窓は、外光を取り込み、けっこう明るい。

５．小さな吹抜け
　 家の中心東側に階段があり、その内側に小さな吹抜け(1650mm×300mm)を設けた。これを用いて、エアコン1台(実際は1階と3階の2台)で全室空調を試みる。ただし、暖房は暖気が上がって効くが、冷房は冷気がなかなか降りない。orz

６．太陽熱温水器
　 流行の太陽光発電ではなく、太陽熱温水器を取り付けたので、ガス代が異常に安い。

７．「箱の家」もどき
　 お金(建築費と維持費)をケチるため、家の凸凹をなくし、内壁を少なくしたら、難波和彦さんの「箱の家」に似てしまった(「箱の家」を知ったのは、家の設計がほぼ終わったころ)。もともと「箱の家」も、少ない費用で住みやすい家を追及した結果、生まれたのだから、似てしまうのかもしれない。


【2013年11月15日】

7月25日(月)、Panasonicの食洗機NP-TR6とTOTOのシステムキッチン CJ のミクロソフトシャワー水栓をつなぐナニワ製作所の食器洗い乾燥機専用部材 AUAD が故障した。

Panasonic NP-TR6


NSJ-SSH8とAUAD

25日の朝、食洗機を使おうとしたら、ブーンという異音がした。食洗機の吸水ホースを外して、緊急止水弁を説明書に書いてあるように押してみると、音がしなくなり、そのときは使えた。しかし、夕方に再び使おうとすると、また異音がして、今度は緊急止水弁を押しても水がまったく給水されなくなった。

続きを読む

2015年度の電気(kWh)と都市ガス(m³)の消費量を一次エネルギー(MJ)に換算して掲載する。

月	電気(kWh)	ガス(m3)	電気(MJ)	ガス(MJ)	合計(MJ)
4	280	30	2,733	1,350	4,083
5	238	17	2,323	765	3,088
6	223	13	2,176	585	2,761
7	466	14	4,548	630	5,178
8	376	7	3,670	315	3,985
9	235	17	2,294	765	3,059
10	247	19	2,411	855	3,266
11	372	30	3,631	1,350	4,981
12	555	31	5,417	1,395	6,812
1	718	42	7,008	1,890	8,898
2	648	36	6,324	1,620	7,944
3	482	30	4,704	1,350	6,054
計	4,840	286	47,238	12,870	60,108

電気＋灯油の一次エネルギー消費量(MJ)


都市ガスの一次エネルギー消費量(MJ)

※　電気：1kWh＝9.76MJ、灯油：1L＝37MJ、都市ガス：1m³＝45MJで変換。

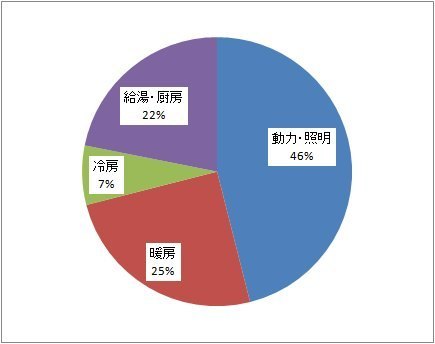

内訳(％)

「動力・照明」、「暖房」、「冷房」は電力。「給湯・厨房」はガス。「暖房」と「冷房」を使わなかった月の電力消費量から「動力・照明」を求め、それを一定と仮定して「暖房」・「冷房」の消費量を推計した。

▼一次エネルギー消費量(2013年度)
▼一次エネルギー消費量(2014年度)


【2016年6月19日】

2014年度の電気(kWh)と都市ガス(m³)の消費量を一次エネルギー(MJ)に換算して掲載する。

月	電気(kWh)	ガス(m3)	電気(MJ)	ガス(MJ)	合計(MJ)
4	253	24	2,469	1,080	3,549
5	225	20	2,196	900	3,096
6	280	15	2,733	675	3,408
7	487	13	4,753	585	5,338
8	320	6	3,123	270	3,393
9	252	13	2,460	585	3,045
10	233	20	2,274	900	3,174
11	377	26	3,680	1,170	4,850
12	614	34	5,993	1,530	7,523
1	578	40	5,641	1,800	7,441
2	610	39	5,954	1,755	7,709
3	432	33	4,216	1,485	5,701
計	4,661	283	45,491	12,735	58,226

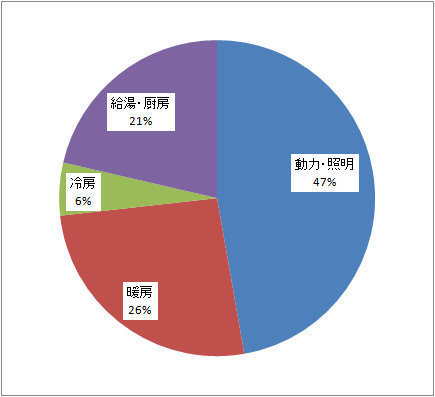

内訳(％)

「動力・照明」、「暖房」、「冷房」は電力。「給湯・厨房」はガス。「暖房」と「冷房」を使わなかった月の電力消費量から「動力・照明」を求め、それを一定と仮定して「暖房」・「冷房」の消費量を推計した。


▼一次エネルギー消費量(2013年度)


【2015年8月14日】

電気は昨年とほぼ同じ、ガスは昨年より多く消費した。

電気＋灯油の一次エネルギー消費量(MJ)

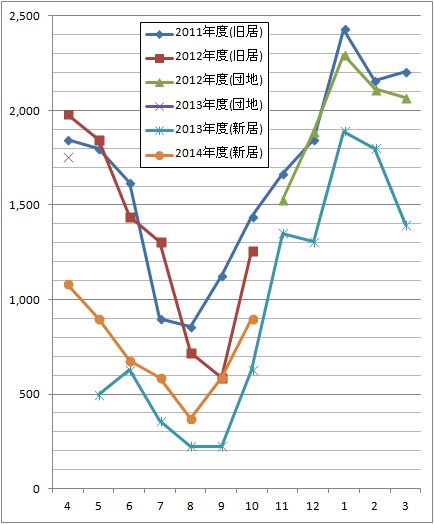

都市ガスの一次エネルギー消費量(MJ)

※　電気：1kWh＝9.76MJ、灯油：1L＝37MJ、都市ガス：1m³＝45MJで変換。

全体的にガスの使用量が増えている。夕食後、妹が、食洗機を使わず、手洗いしている可能性が高い。食洗機と違って、お湯を使っている間、ガスを使いっぱなしになるからね。

11月14日(金)から最低気温が10℃を下まわるようになり、17日(月)からエアコン暖房を始めた。

この暖房代をケチるため、考えたのが、風呂の残り湯である。建て替え前は、風呂の残りで洗濯をしていたが、建て替え後は、風呂が1階、洗濯機が2階にあるので、残りは捨てていた。しかし、これではもったいない。そこで、40℃弱ある風呂の残り湯を暖房の補助に使うことにした。

しかしである。TOTOのサザナは魔法びん浴槽で、風呂のフタにも断熱材が使われていて、湯が冷めにくい。妹がたまに翌朝に風呂に入ることがあるが、湯の温度は35℃以上ある。逆をいえば、このままでは残り湯で部屋の温度を温めることはできない。そして、フタを被せないと、湿気でたいへんなことになりそうである。

そこで、考えた。風呂のフタを、断熱材の使われていない、安物に取り替えてしまう。そうすれば、フタを介して熱交換が行われ、室温が上がるだろうと…。ｗ

で、買って来たのが、ニトリの風呂フタ(75×140cm) 2,286円(税別)である。



魔法びん浴槽の風呂フタは2万円くらいするので、10分の1の値段である。ちなみに、ニトリにも断熱材を使った風呂フタは売っている。

TOTOサザナ魔法びん浴槽の風呂フタ


ニトリの風呂フタ

じつは、サザナの浴槽は71×147cmなので、長さがやや足りない。この部分からの蒸気で加湿もしようとのもくろみ。果たして、うまく行くかな。ｗ

電気は昨年とほぼ同じ、ガスは昨年より多く消費した。

電気＋灯油の一次エネルギー消費量(MJ)

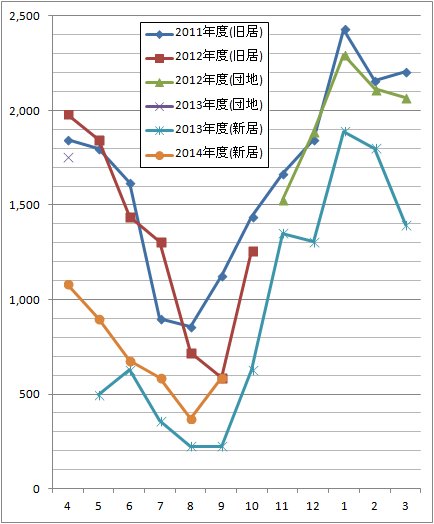

都市ガスの一次エネルギー消費量(MJ)

※　電気：1kWh＝9.76MJ、灯油：1L＝37MJ、都市ガス：1m³＝45MJで変換。

電気は昨年より少なく、ガスは昨年より多く消費した。

電気＋灯油の一次エネルギー消費量(MJ)


都市ガスの一次エネルギー消費量(MJ)

※　電気：1kWh＝9.76MJ、灯油：1L＝37MJ、都市ガス：1m³＝45MJで変換。

先月の反省から、エアコンの設定温度を27.0～27.5℃に設定して連続運転し、除湿は使わないようにした。また、8月26日以降、涼しくなったので、9月5日までエアコンは使っていない。

涼しくなった分、ガスの使用量が増えたようだ。

8/31に放送したNHKスペシャル「巨大災害 MEGA DISASTER 地球大変動の衝撃」の「第2集 スーパー台風　“海の異変”の最悪シナリオ」によると、今後、日本は最低気圧970hPa、最大風速90m/sのスーパー台風に襲われるらしい。

▼第2集 スーパー台風　“海の異変”の最悪シナリオ｜巨大災害 MEGA DISASTER 地球大変動の衝撃

風速90mの風とは、風速40mまでしか耐えられない鉄塔を倒してしまう風だ。


果たしてわが家は耐えられるのか？ 調べてみた。

わが家の耐風等級は2で、その目安は以下のとおり。

500年に一度発生する暴風（伊勢湾台風の名古屋気象台記録）の1.2倍の力に対して倒壊、崩壊せず、50年に一度発生する暴風（1991年19号台風の長崎気象台記録）の1.2倍の力に対して損傷しない程度です。

▼耐風等級

最大風速は、伊勢湾台風が75m/s、1991年19号台風が50m/sである。75mの1.2倍は90m/sであり、50mの1.2倍は60m/sである。つまり、60m/sの風でも損傷せず、90m/sの風でも倒壊・崩壊しないということだ。

おおっ、スーパー台風に耐えられるじゃん。やったね。(爆)
